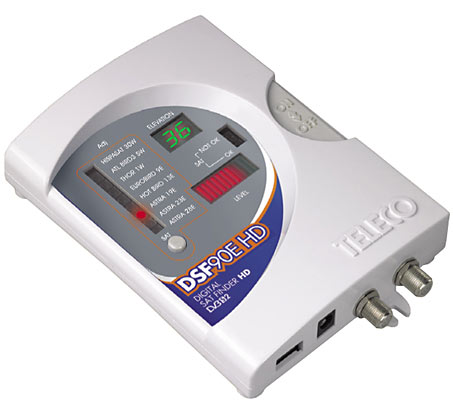

Präzision-Pointer für digitale Satelliten DSF 90/E HD

Der DSF90E HD ist mit allen manuellen Satellitenanlagen kompatibel, und ermöglicht es dem Benutzer, den gewünschten Satelliten in wenigen einfachen und kurzen Schritten zu fi nden.

Derzeit besteht die Hauptschwierigkeit beim Anpeilen eines digitale TV-Signale übertragenden Satelliten darin, dass die digitalen Signale auf dem Bildschirm des TV-Geräts neben der Latenz der LCD-Fernsehgeräte mit einer gewissen Verzögerung angezeigt werden.

Dadurch ist der Benutzer gezwungen, die Anpeilung mit sehr langsamen Bewegungen auszuführen, da er ansonsten Gefahr läuft, den Satelliten zu übergehen, ohne ihn zu bemerken.

Der DSF90E HD stellt die Lösung für dieses Problem dar.

Er ist mit einem Signalpegelmesser für eine direkte Anzeige der Leistung des Signals des gewünschten Satelliten ausgestattet.

Anders als bei den einfachen Sat-Pointern gibt es keine Verzögerung und im Gegensatz zu anderen Systemen wird ebenfalls angezeigt, ob es sich bei dem angepeilten Satelliten auch um den richtigen handelt.

Im Speicher sind 8 vorprogrammierte Satelliten enthalten.

Der DSF90E/HD gleicht dem Modell DSF90 HD, ist aber eigens Teleco Matic und den Digimatic-Systemen mit integrierter elektronischer Elevationsanzeige vorbehalten.

Neben den für DSF90HD beschriebenen Funktionen gibt DSF90E/HD also ebenfalls die eff ektive Elevation an.

DSF90 E HD

Der Gebrauch ist äußerst einfach:

DSF90/E - 1

1) Den anzupeilenden Satelliten auswählen (z.B. ASTRA 23).

DSF90/E - 2

2) Die Parabolschüssel heben, bis die korrekte Elevation angezeigt wird (siehe Neigungsmappe).

DSF90/E - 3

3) Die Parabolschüssel nach SÜDEN drehen, bis DSF90E/HD einen kontinuierlichen Piepton ausgibt.

DSF90/E - 4

4) Warten, bis die LED SA T OK aufl euchtet.

DSF90/E - 5

5) Falls ein falscher Satellit angepeilt worden ist, leuchtet die LED SAT NOT OK auf. In diesem Fall muss die Parabolschüssel weiter gedreht werden, bis wieder ein Piepton ausgegeben wird und die LED SA T OK aufl euchtet.

DSF90/E - 6

6) Wenn die LEVEL-Anzeige das Maximum an LEDs anzeigt, ist die optimale Anpeilung der Parabolschüssel erreicht.
